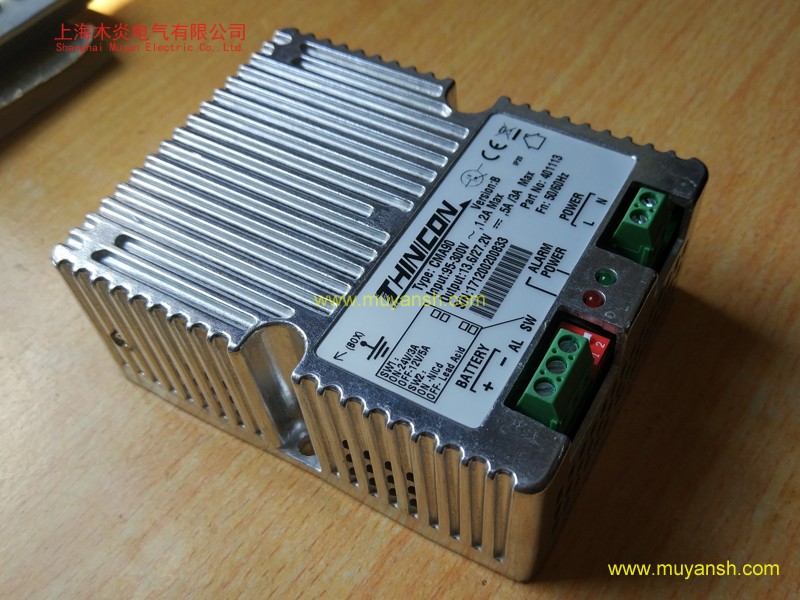

新一代THINICON卓輝牌蓄電池浮充充電器，型號CMA90，可替代老款的BC7033A、BC3A等蓄電池充電器。

具體產品介紹如下：

?

1?概述：

CMA90 工業型智能充電器，為用于發動機起動、電信基站和電力后備電源等所使用的鉛酸電池和鎳鎘電池的充電而設計，專業的設計使其適用各種惡劣環境。特征：

• 微處理器測量控制
• 兼容 12/24V電池，面板微開關選擇
• 三段式充電
• 全范圍交流輸入（高達 300VAC）
• 高效率的開關電源電路
• 精密壓鑄鋁外殼，外形緊湊
• 無風扇設計，自然風冷
• 內置多種電池類型充電模式選擇
• 完善的保護功能：電池高低壓、過流、高溫和反接保護等。

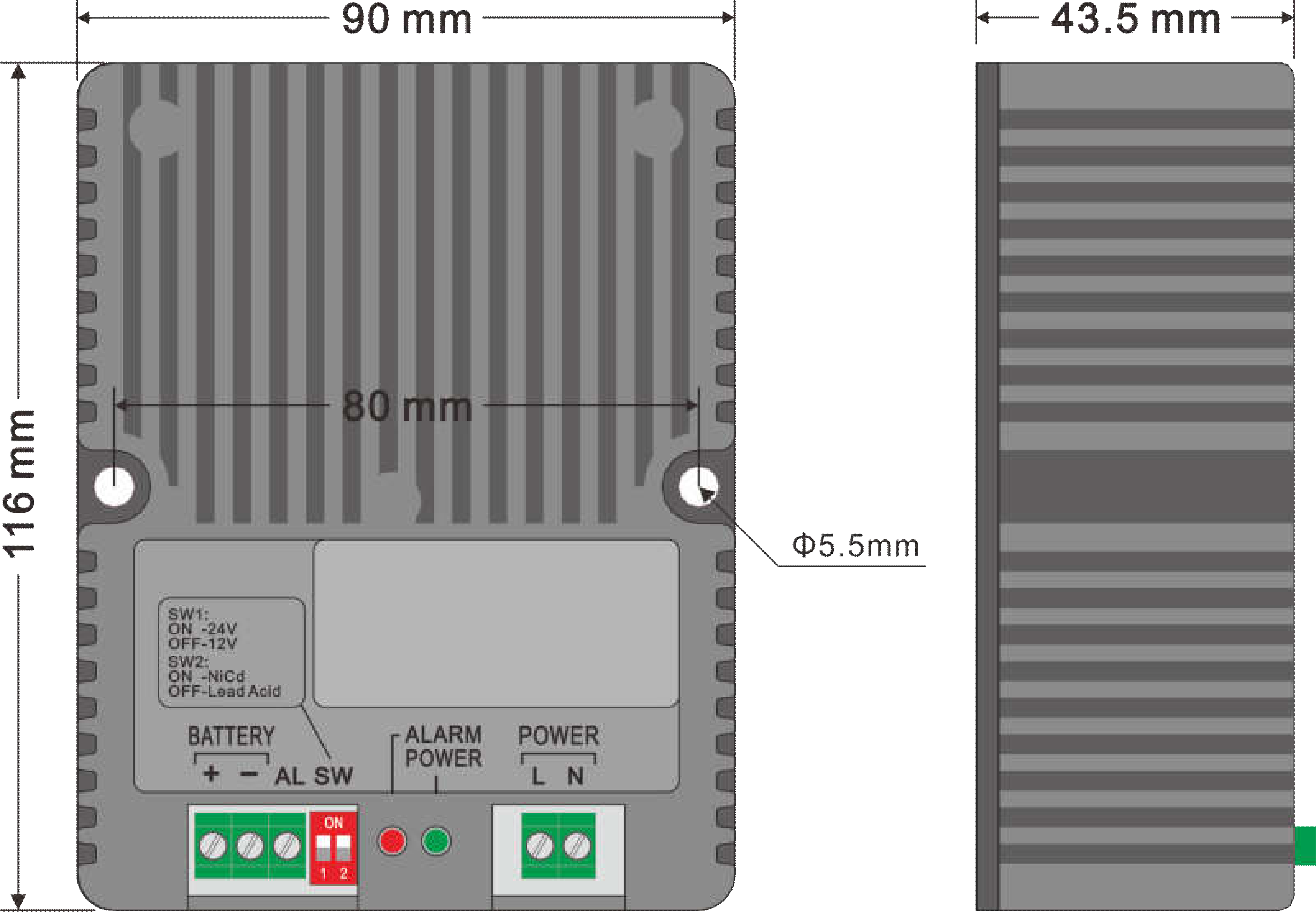

2?外形和安裝尺寸:

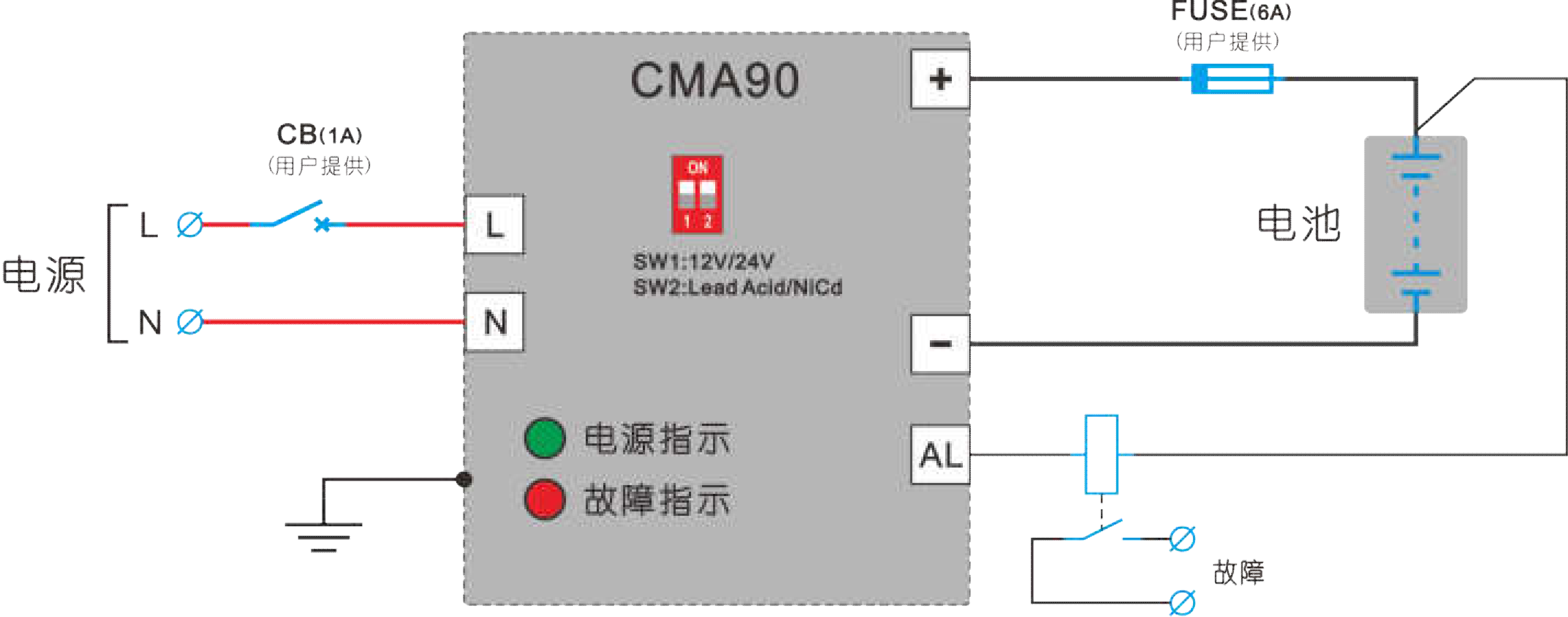

3 典型接線圖：

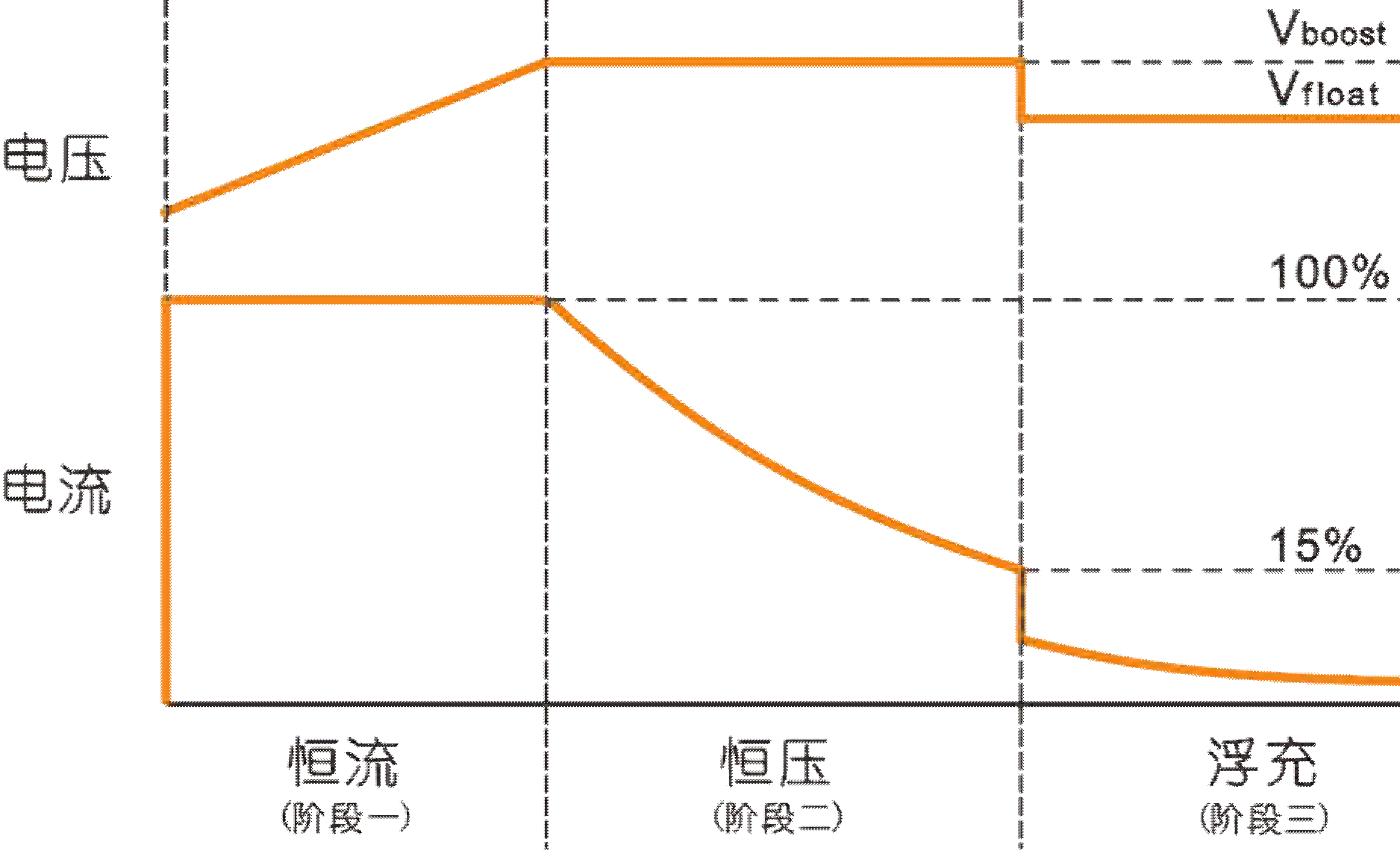

4 自動充電過程：

根據蓄電池充電特性進行設計，充電器采用 3 段充電方式，充電過程如下：

階段 1（恒流）：充電器以恒定電流對電池充電，在此階段電池的電壓逐漸上升，當電池電壓達到

Vboost 電壓時，充電器進入充電階段 2。

階段 2（恒壓）：充電器以恒定電壓 Vboost（快充電壓）對電池充電，在此階段充電電流會逐漸下降，當充電電流下降至額定電流的 15%，充電器進入充電階段 3。

階段 3（浮充）：充電器以恒定電壓 Vfloat（浮充電壓）對電池充電。浮充過程中，充電電流一般較少，用于維護電池的滿充狀態。

?

5?LED?指示燈

POWER：當接通交流電源時，并在正常范圍內，指示燈亮。

ALARM：當充電發生故障時，該指示燈閃亮。根據閃亮的頻率，表示不同的故障。

?

6?保護功能（反接保護、高電壓、過流、高溫）：

反接保護：當充電器輸出的電池端口正負極反接時，故障輸出有效，故障指示燈每 3 秒閃亮 1 次， 如此循環。充電停止。

高低電壓：在檢測到電池電壓高于或低于限值電壓，故障輸出有效，故障指示燈連閃亮 2 次，后停 3秒，再連閃亮 2 次，如此循環。充電停止。

過流故障：當檢測到充電電流大于限值電流，故障輸出有效，故障指示燈連閃亮 3 次，后停 3 秒， 再連閃亮 3 次，如此循環。充電停止。

高溫故障：在檢測充電機內部溫度高于內置保護值（95℃），持續時間 30 秒，即高溫故障，故障輸出有效，故障指示燈連閃亮 4 次，后停 3 秒，再連閃亮 4 次，如此循環。充電停止。

?

7?電氣規格
