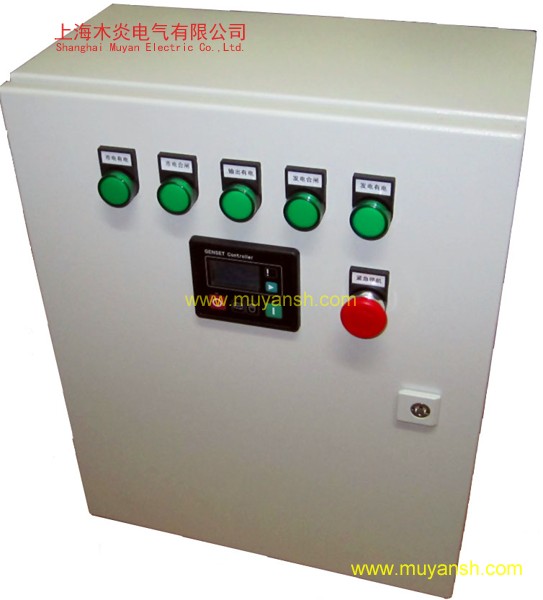

? ? ? ? 經濟型實用型GU3303A雙電源自動切換柜，以專用的GU3303A發電機組智能控制器為核心，配套專業的PC級ATS自動切換開關為主體，采取模塊化設計思路，布線合理，體積小巧，外部接線簡單，操作、安裝和后期維護方便。其基本功能是：備用發電機組自動啟動，雙電源供電自動切換，集發電機組保護、監測、控制于一體，基本實現機房無人值守功能。切換柜具有豐富的擴展功能，以適應多種環境下不間斷電源供應的要求。
一、基本功能說明
1、機組自啟動：當市電停電時，控制柜發出信號啟動發電機組。
2、自動切換：發電機組運行正常之后，控制柜自動切換到發電機組供電狀態。
3、發電機組運行狀況監測：全液晶面板顯示發電機組運行數據和故障報警，當機組出現高水溫、低油壓、電壓超限(過壓、欠壓)、轉速超限（超速、欠速）時，控制器報警提示，如超過設定參數極限，機組自動停機保護。
4、當市電恢復正常供電后，控制柜自動切換回市電供電狀態，發電機組經過設定的內部程序，自動停機。
5、發電機組自動/手動工作方式選擇：特殊情況下需要手動操作發電機組，可以通過控制器按鍵，設定為手動工作方式，人為手動控制發電機組的啟動和停機。在控制器設定為手動狀態下，ATS開關不能自動切換；
6、ATS開關自動/手動工作方式選擇：特殊情況下需要手動切換供電回路，可以通過ATS開關控制鑰匙，設定為手動工作方式，然后利用配套的轉換手柄進行手動切換。當ATS開關設定在自動工作方式下，I路市電輸入為高優先級。
7、ATS開關強行置零：特殊情況下需要同時切斷市電和發電的雙回路，可在ATS開關設定在手動方式時，利用配套手柄強制置“零”位，同時切斷市電和發電兩路電源。
8、自動浮充充電(選配)：切換柜可選配內置浮充充電器，只要有正常市電輸入，就對發電機組啟動蓄電池進行自動浮充充電，保障蓄電池處于隨時可用的狀態，避免緊急狀態下由于蓄電池虧電而無法啟動發電機組。當發電機組啟動后，切換柜自動斷開浮充充電回路。
?
二、控制面板及操作說明
1、門板指示燈及按鈕說明：
※市電來電指示：當ATS開關I路市電輸入端有電時，指示燈點亮。
※發電來電指示：當ATS開關II路發電機組輸入端有電時，指示燈點亮。
※市電合閘指示：當ATS開關處于I路市電合閘供電狀態時，指示燈點亮。
※發電合閘指示：當ATS開關處于II路發電機組合閘供電狀態時，指示燈點亮。
※輸出有電指示：當ATS開關輸出端有電時，指示燈點亮。
※緊急停機按鈕：當發生異常狀況需要緊急停機時，按下該自鎖按鈕后，控制器無條件斷開油門輸出，油門繼電器斷電，發電機組緊急停機；順時針旋轉該按鈕后，自動彈出復位。
?
2、控制面板說明：
控制器操作面板分三部分：LCD顯示測量參數及運行狀態、公共警告故障指示燈、操作按鍵和控制模式選擇鍵。液晶LCD可以同時顯示兩行的數據信息，LCD的背光功能，令操作者在白天或黑夜等任何時候都能看清楚數據，按任意鍵后一定時間會自動關閉背光。液晶（LCD）顯示及其控制鍵為操作者提供一個友好操作界面，方便操作人員讀取信息和設定運行參數。
控制器測量顯示數據：
※發電機相電壓：來自于發電機相電壓信號；
※發電機頻率：來自于發電機相電壓信號自動計算轉換；
※發動機轉速：來自于發動機的速度傳感器或者發電機相電壓信號自動計算轉換；
※發動機油壓：來自于發動機的機油壓力傳感器，如果傳感器為開關量類型，則不顯示具體壓力數值，只提供低油壓報警/停機功能；
※發動機溫度：來自于發動機的溫度傳感器，如果傳感器為開關量類型，則不顯示具體溫度數值，只提供高溫報警/停機功能；
※蓄電池電壓：來自于發電機組啟動蓄電池，如選配有浮充充電器，則顯示為浮充電壓；
※運行時間：發電機組運行時間累計。
?
?
三、切換柜參數及安裝
工作環境：環境空氣溫度-20℃～ 70℃；濕度95%RH無凝露；無易燃易爆氣體及粉塵；
箱體尺寸：400mm（寬）×500mm（高）×210mm（厚）可訂制；柜門合頁在左側，鑰匙右側。
安裝方式：掛壁式安裝。箱體附帶4個安裝掛件，可用8mm膨脹螺栓鉆墻固定。
ATS開關額定電流：100A可訂制；額定線電壓：440VAC/三相四線；額定頻率：50Hz；
ATS開關驅動電源：單相220VAC；
6、直流控制回路電壓：12VDC；
7、發電機組選擇：適用于額定電流100A及以下，額定線電壓380VAC的三相四線柴油發電機組，也可通用于單相220VAC的柴油發電機組。發電機組必須配備完善的起停控制繼電器或者電磁閥，油門及轉速控制為機械類或電子類的自動調節方式，保護傳感器為開關量或者電阻量傳感器。
?
四、訂制說明
鑒于雙電源自動切換柜配置方案選型的靈活性和單一訂制的特殊性，以上切換柜簡介僅供客戶選型時參考，切換柜所具有的基本功能、擴展功能、布局尺寸、IP防護等級，均可以按照客戶要求訂制，最高防護等級可達IP65。
如因切換柜元器件產品升級，或者因設計的更新優化而造成切換柜參數及外觀的改動，恕不另行通知。切換柜詳細的參數設置和操作方法，請參閱配套的操作手冊和使用說明書。
