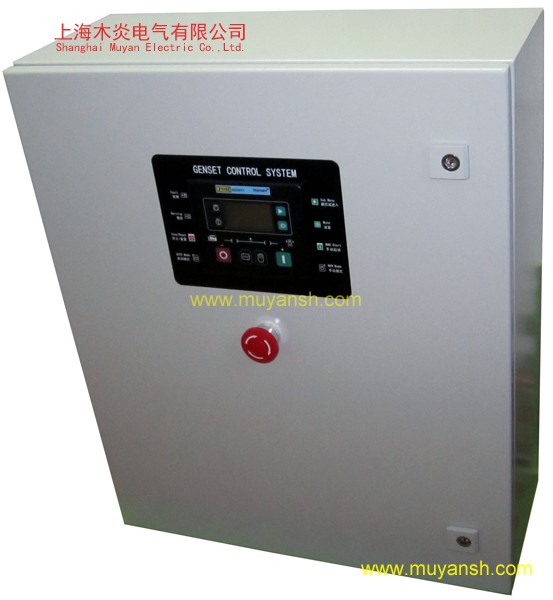

? ? ? 豪華型全功能GU3311A雙電源自動切換柜，以專用的GU3311A雙電源智能控制器為核心，配套專業的PC級ATS自動切換開關為主體，采取模塊化設計思路，布線合理，外部接線簡單，操作、安裝和后期維護方便。其基本功能是：備用發電機組自動啟動，雙電源供電自動切換，集發電機組保護、監測、控制于一體，基本實現機房無人值守功能。切換柜具有豐富的擴展功能和自定義設置，滿足多種類型的發電機組，如柴油發電機組、燃氣發電機組、ECU動力發電機組等，以適應多種場合環境下不間斷電源供應的要求。
一、基本功能說明
1、機組自啟動：檢測市電異常信號，切換柜發出信號啟動發電機組。
2、自動切換：發電機組運行正常之后，控制柜自動切換到發電機組供電狀態。
3、發電機組運行狀況監測：采用128*64點陣全液晶面板顯示顯示發電機組運行數據和故障報警，當機組出現高水溫、低油壓、電壓超限(過壓、欠壓)、轉速超限（超速、欠速）、缺相、過電流時，控制器報警提示，如超過自定義參數極限，機組自動停機保護。
4、當市電恢復正常供電后，切換柜自動切換回市電供電狀態，發電機組經過設定的內部程序，自動冷卻停機。
5、發電機組自動/手動工作方式選擇：特殊情況下需要手動操作發電機組，可以通過控制器按鍵，設定為手動工作方式，人為手動控制發電機組的啟動和停機。在控制器設定為手動狀態下，ATS開關不能自動切換；
6、ATS開關自動/手動工作方式選擇：特殊情況下需要手動切換供電回路，可以通過ATS開關控制鑰匙，設定為手動工作方式，然后利用配套的轉換手柄進行手動切換。當ATS開關設定在自動工作方式下，I路市電輸入為高優先級。
7、ATS開關強行置零：特殊情況下需要同時切斷市電和發電的雙回路，可在ATS開關設定在手動方式時，利用配套手柄強制置“零”位，同時切斷市電和發電兩路電源。
8、自動浮充充電(選配)：切換柜可選配內置浮充充電器，只要有正常市電輸入，就對發電機組啟動蓄電池進行自動浮充充電，保障蓄電池處于隨時可用的狀態，避免緊急狀態下由于蓄電池虧電而無法啟動發電機組。當發電機組啟動后，切換柜自動斷開浮充充電回路。
9、緊急停機按鈕：當發生異常狀況需要緊急停機時，按下該自鎖按鈕后，控制器無條件斷開油門輸出，油門繼電器斷電，發電機組緊急停機；順時針旋轉該按鈕后，自動彈出復位。
?
二、控制面板功能及操作簡介
整個面板分三部分：LCD顯示測量參數及運行狀態、公共警告/故障指示燈、操作按鍵和控制模式選擇鍵。128×64的點陣LCD能同時顯示多行的數據信息，LCD的背光功能，令操作者在白天或黑夜等任何時候都能清楚看到信息，按任意鍵后一定時間會自動關閉背光。液晶（LCD）顯示及其控制鍵為操作者提供一個友好操作界面，方便操作者讀取信息和設定運行參數。
1、測量顯示數據：
※市電相電壓 ：相--零電壓L1-N，L2-N，L3-N；
※市電線電壓： 線--線電壓L1-L2，L2-L3，L3-L1；
※市電頻率 Hz：L1--N相電壓信號自動計算轉換；
※發電三相相電壓：相--零電壓L1-N，L2-N，L3-N；
※發電三相線電壓：線--線電壓L1-L2，L2-L3，L3-L1；
※發電頻率 Hz：L1--N相電壓信號自動計算轉換；
※發電三相電流：電流互感器接在發電端測量I1，I2，I3；
※發電總有功功率ΣP：電流互感器接在發電端測量數據；
※發電總無功功率ΣQ：電流互感器接在發電端測量數據；
※發電平均功率因數PF(AV)：電流互感器接在發電端測量數據；
※發動機轉速RPM：信號來自發動機的速度傳感器、發電電壓頻率轉換或ECU數據；
※發動機油壓Bar/PSI：信號來自發動機的油壓傳感器或ECU數據，如果傳感器為開關量類型，則不顯示具體壓力數值，只提供低油壓報警/停機功能；
※發動機溫度℃/℉：信號來自發動機的溫度傳感器或ECU數據，如果傳感器為開關量類型，則不顯示具體溫度數值，只提供高溫報警/停機功能；
※輔助傳感器：模擬量擴展，可自定義；
※電池電壓Vdc：來自于發電機組啟動蓄電池，如選配有浮充充電器，則顯示為浮充電壓；
※發電機組運行時間Hour：發電機組運行時間累計。
※※可訂制為電流互感器接在負載端測量電流數據，用以市電/發電雙顯示：三相電流、有功功率、無功功率、功率因素等參數。
?
2、控制器按鍵說明：
故障指示燈：當控制器發生停機故障時，故障指示燈亮。
警告指示燈：當控制器發生警告或停機故障時，指示燈亮。
翻頁鍵：翻頁信息顯示/連續按此鍵兩秒進入/退出參數設置菜單。
消聲鍵/燈測試：當控制器發生警告或故障時，報警蜂鳴器響，按此鍵響聲停止；再按此鍵，則取消消聲功能，如控制器仍處在故障狀態，報警蜂鳴器繼續響。消聲功能有效時，LCD顯示消聲符號。連續按此鍵2秒，所有指示燈同時亮。
發電正常指示燈：當發電正常時，即發電電壓和頻率分別達到帶載電壓和帶載頻率后，指示燈亮。
發電合閘指示燈：當發電開關合閘，發電供電時，指示燈亮；當發電合閘失敗時指示燈閃亮。
市電正常指示燈：當市電正常時，即市電電壓和頻率在設置的高低極值范圍內，指示燈亮。
市電合閘指示燈：當市電開關合閘，市電供電時，指示燈亮；當市電合閘失敗時指示燈閃亮。
自動模式鍵/指示燈：此鍵用于自動操作模式設置，控制器運行于自動模式時，鍵上側LED指示燈亮。控制器根據市電故障（遙開信號）有效與否，來控制發電機組啟動運行與停止。
手動模式鍵/指示燈：此鍵用于手動操作模式設置，控制器運行于手動模式時，鍵上側LED指示燈亮。控制器通過開啟鍵和停機鍵來手動控制發電機組啟動運行與停止。
開啟鍵/參數設置增加“+”鍵：此鍵用于手動啟動運行發電機組。當控制器設置在手動操作模式時，按此鍵可啟動發電機組。當進入參數設置操作時，此鍵用于增加數值/向下移動選擇。
停機/復位鍵/參數設置減少“-”鍵：此鍵用于手動停止發電機組，控制器設置在手動操作模式時，長按此鍵兩秒以上，可停止發電機組。如果有故障輸出，按此鍵控制器可解除故障停機鎖定。當進入參數設置操作時，此鍵用于減少數值/向上移動選擇。不管控制器運行于何種模式，“停機鍵”均有效。在“自動”或“測試”模式時，長按此鍵兩秒以上，可停止發電機組，控制器同時自動從其它模式轉換為手動操作模式。
?
三、切換柜參數及安裝
1、工作環境：環境空氣溫度-20℃～ 70℃。
2、防護等級：最高IP65，可訂制。
3、箱體尺寸：500mm（寬）×600mm（高）×210mm（厚），可訂制。
4、開門方式：柜門合頁在左側，鑰匙右側，雙金屬鎖匙，可訂制。
5、安裝方式：掛壁式安裝。箱體附帶4個安裝掛件，可用8mm膨脹螺栓鉆墻固定。
6、ATS開關額定電流：100A，可訂制。
7、ATS開關額定線電壓：440VAC/三相四線；頻率：50Hz。
8、ATS開關驅動電源：單相220VAC。
9、直流控制回路電壓：12VDC。
10、發電機組選擇：適用于額定電流100A及以下，額定線電壓400VAC及以下的三相四線柴油發電機組、燃氣發電機組，也可以通用于單相兩線230VAC的發電機組。發電機組必須配備完善的起停控制繼電器或者電磁閥，油門及轉速控制為機械類或電子類的自動調節方式，保護傳感器為開關量或者電阻量傳感器。可訂制為ECU動力發電機組專用切換柜。
?
四、訂制說明
1、鑒于雙電源自動切換柜配置方案選型的靈活性和單一訂制的特殊性，以上切換柜簡介僅供客戶選型時參考，切換柜所具有的基本功能、擴展功能、布局尺寸、IP防護等級，均可以按照客戶要求訂制，最高防護等級可達IP65。
2、如因切換柜元器件產品升級，或者因設計的更新優化而造成切換柜參數及外觀的改動，恕不另行通知。切換柜詳細的參數設置和操作方法，請參閱配套的操作手冊和使用說明書。
